Transformator-Wärmemanagement und Kühlsystemtechnik

Die Zuverlässigkeit von Transformatoren hängt stark von einem effektiven Wärmemanagement ab. Während des Betriebs erzeugen elektrische Verluste im Kern und in den Wicklungen Wärme, die über kontrollierte Kühlpfade abgeführt werden muss. Wenn wir Berichte über Transformatorausfälle untersuchen, ist ein übermäßiger Temperaturanstieg einer der Hauptmechanismen, der die Verschlechterung der Isolierung beschleunigt und die Lebensdauer verkürzt.

In diesem Artikel wird die Wärmemanagementtechnik von Transformatoren erläutert, einschließlich Wärmeerzeugungsmechanismen, Kühlsystemdesign, Temperaturkontrollmethoden und Ausfallvermeidungsstrategien für Energiesysteme, Industrieanlagen, erneuerbare Kraftwerke und große elektrische Infrastruktur.

1 Funktionsweise des Transformators – Grundlegende Funktionsprinzipien

Ein Transformator überträgt elektrische Energie zwischen Spannungsebenen durch elektromagnetische Induktion. Dabei wird ein Teil der elektrischen Energie durch unvermeidbare Verluste innerhalb der Transformatorkomponenten in Wärme umgewandelt.

Das thermische Verhalten eines Transformators wird durch die Beziehung zwischen Folgendem bestimmt:

• Im Transformator entstehen elektrische Verluste.

• Wärmeübertragungswege durch feste, flüssige und Luftmedien.

• Kühlsystemfähigkeit.

• Umgebungsbedingungen.

Mechanismen der Wärmeerzeugung in Transformatoren

Zu den Hauptwärmequellen zählen Kernverluste und Lastverluste.

Kernverluste

Wenn der Transformator unter Spannung steht, treten ständig Kernverluste auf. Dazu gehören vor allem:

• Magnetische Hystereseverluste.

• Wirbelstromverluste.

Diese Verluste hängen von den Eigenschaften des magnetischen Materials, der Betriebsflussdichte und den Frequenzbedingungen ab.

Lastverluste

Lastverluste nehmen mit der Strombelastung des Transformators zu und entstehen hauptsächlich durch:

• Wicklungswiderstandsverluste.

• Streuverluste durch magnetische Streufelder.

Da die Lastverluste ungefähr mit der Stromschwankung zunehmen, erzeugen Hochlastbetriebsbedingungen eine größere thermische Belastung.

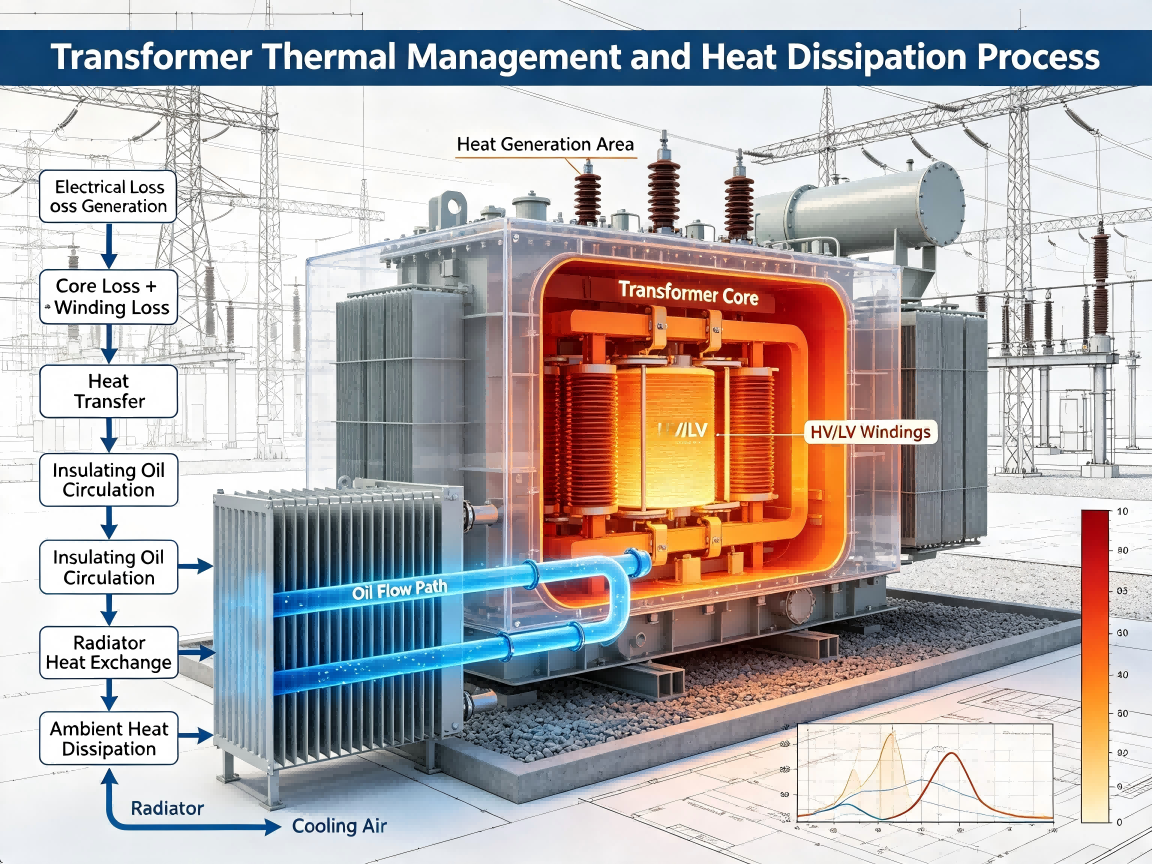

Prozess der thermischen Energieübertragung

Die Transformatorkühlung folgt einem kontinuierlichen Wärmeübertragungspfad:

1. Elektrische Verluste erzeugen Wärme im Kern und in den Wicklungen.

2. Wärmeübertragung von internen Komponenten auf Isoliermaterialien.

3. Das Kühlmedium führt die Wärme von den aktiven Teilen des Transformators ab.

4. Externe Kühlstrukturen geben Wärme an die Umgebung ab.

Ein effektives Wärmemanagement stellt sicher, dass die Betriebstemperaturen innerhalb akzeptabler technischer Grenzen bleiben.

Thermisches Verhalten des Transformators unter verschiedenen Lasten

Die Temperatur des Transformators ändert sich je nach Betriebslastbedingungen.

Bei hoher Belastung:

• Die Wicklungstemperatur steigt.

• Die Hot-Spot-Temperatur steigt.

• Der Bedarf an Kühlsystemen steigt.

• Die Alterung der Isolierung beschleunigt sich.

Wärmemanagementsysteme sind darauf ausgelegt, das Temperaturgleichgewicht unter wechselnden Betriebsbedingungen aufrechtzuerhalten.

2 Schlüsselkomponenten und technische Funktionen

Die Kühlleistung von Transformatoren hängt vom Zusammenspiel zwischen wärmeerzeugenden Komponenten, Isolationssystemen, Kühlmedien und Wärmeableitungsstrukturen ab.

Überprüfen Sie alle Parameter anhand aktueller Testberichte und geltender Standards, bevor Sie sie in Spezifikationen verwenden.

Isolieröl als Wärmeträgermedium

In ölgefüllten Transformatoren erfüllt Isolieröl zwei Funktionen:

• Elektrische Isolierung zwischen unter Spannung stehenden Komponenten.

• Wärmeübertragung von internen Komponenten zu Kühlstrukturen.

Die Zirkulationseigenschaften von Isolieröl beeinflussen direkt die thermische Leistung des Transformators.

Kühler- und Wärmeableitungsstruktur

Heizkörper vergrößern die für den Wärmeaustausch zur Verfügung stehende Oberfläche. Ihr Design beeinflusst die Kühleffizienz unter verschiedenen Betriebsbedingungen.

Zu den technischen Überlegungen gehören:

• Wärmeübertragungsbereich.

• Luftzirkulation.

• Öldurchflusswiderstand.

• Installationsumgebung.

Temperaturüberwachungsfunktion

Die Temperaturüberwachung liefert wichtige Informationen für das Wärmemanagement.

Ingenieure überwachen:

• Obere Öltemperatur.

• Wicklungstemperatur.

• Hot-Spot-Temperatur.

• Betriebsstatus des Kühlsystems.

Genaue Temperaturinformationen ermöglichen es dem Bediener, die Ladebedingungen zu kontrollieren und thermische Schäden zu verhindern.

3 Leistungsparameter und Prüfstandards

Die Bewertung der thermischen Leistung von Transformatoren erfordert eine Analyse der Wärmeerzeugung, der Wärmeübertragungsfähigkeit, der Reaktion des Kühlsystems und der Temperaturverteilung. Wenn wir die Betriebsbedingungen von Transformatoren untersuchen, hängt die thermische Zuverlässigkeit von der Aufrechterhaltung eines kontrollierten Verhältnisses zwischen elektrischer Belastung und Wärmeableitungsfähigkeit ab.

Überprüfen Sie alle Parameter anhand aktueller Testberichte und geltender Standards, bevor Sie sie in Spezifikationen verwenden.

Prüfung des Temperaturanstiegs

Beim Testen des Temperaturanstiegs wird die Fähigkeit eines Transformatorkühlsystems bewertet, die während des Betriebs erzeugte Wärme abzuleiten.

Die Bewertung berücksichtigt:

• Ladezustand.

• Umgebungstemperatur.

• Betrieb des Kühlsystems.

• Temperaturverteilung.

Die Testergebnisse liefern wichtige Informationen zur Überprüfung der thermischen Designleistung.

Überprüfung des thermischen Modells

Technische thermische Modelle simulieren die Wärmeerzeugung und Wärmeübertragung innerhalb von Transformatoren. Die Genauigkeit dieser Modelle hängt von korrekten Annahmen hinsichtlich Materialien, Verlusten, Kühlbedingungen und Betriebsumgebungen ab.

Die Verifizierung vergleicht:

• Vorhergesagte Temperaturverteilung.

• Gemessene Betriebstemperatur.

• Reaktion des Kühlsystems.

• Lastvariationsverhalten.

Validierte thermische Modelle unterstützen ein verbessertes Transformatordesign und Betriebsmanagement.

4 Schutzmechanismen und technische Logik

Das Wärmemanagement des Transformators basiert auf der Steuerung der Wärmeerzeugung, der Verbesserung der Wärmeübertragung und der Verhinderung einer übermäßigen Temperaturansammlung. Wenn das thermische Gleichgewicht aufrechterhalten wird, verlangsamt sich die Verschlechterung der Isolierung und die Betriebszuverlässigkeit des Transformators verbessert sich.

Prinzipien des thermischen Entwurfs von Transformatoren

Ein thermisches Designsystem für Transformatoren muss drei grundlegende Prozesse verwalten:

1. Wärmeentwicklung im Inneren elektrischer Komponenten.

2. Wärmeübertragung durch Isolierung und Kühlmedien.

3. Wärmeabgabe an die äußere Umgebung.

Der Ausfall einer Stufe kann zu einem abnormalen Temperaturanstieg führen und die Zuverlässigkeit der Ausrüstung beeinträchtigen.

Optimierung der Wärmeerzeugung

Die Reduzierung unnötiger Wärmeerzeugung beginnt mit der Kontrolle der Transformatorverluste.

Zu den technischen Ansätzen gehören:

• Optimierung des Magnetkerndesigns.

• Reduzierung der Wicklungswiderstandsverluste.

• Kontrolle magnetischer Streuverluste.

• Verbesserung der elektrischen Effizienz.

Eine geringere Wärmeerzeugung reduziert den Bedarf an Kühlsystemen und verbessert die Gesamtenergieleistung.

Engineering von Transformatorölkühlsystemen

Ölgefüllte Transformatoren nutzen Isolieröl sowohl als elektrisches Isoliermedium als auch als Wärmeübertragungsmedium. Das Öl absorbiert Wärme von internen Komponenten und leitet sie an externe Kühlstrukturen weiter.

Der Kühlvorgang hängt ab von:

• Design des Ölzirkulationspfads.

• Temperaturunterschied zwischen heißen und kalten Regionen.

• Eigenschaften der Ölviskosität.

• Wirksamkeit des Wärmetauschers.

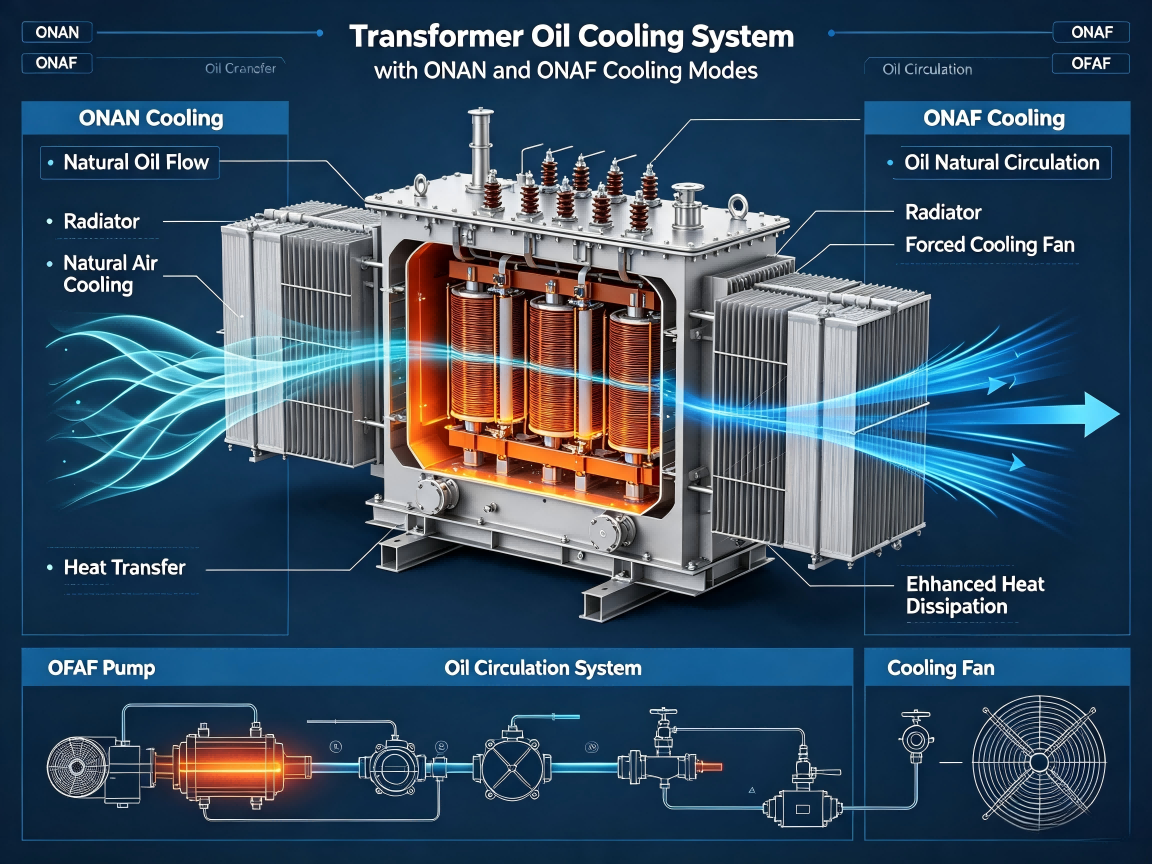

ONAN-Kühlsystem (Oil Natural Air Natural)

Die ONAN-Kühlung nutzt die natürliche Zirkulation von Isolieröl und den natürlichen Luftstrom um Kühlflächen.

Funktionsprinzip:

1. Innere Hitze erhöht die Öltemperatur.

2. Wärmeres Öl steigt auf natürliche Weise auf.

3. Öl überträgt Wärme durch Heizkörper.

4. Abgekühltes Öl kehrt in den aktiven Bereich zurück.

ONAN-Systeme bieten eine einfache Struktur und einen zuverlässigen Betrieb für Transformatoren, bei denen die natürliche Kühlkapazität ausreichend ist.

ONAF-Kühlsystem (Oil Natural Air Forced)

Die ONAF-Kühlung sorgt für einen erzwungenen Luftstrom durch Kühlventilatoren und sorgt gleichzeitig für eine natürliche Ölzirkulation.

Der zusätzliche Luftstrom verbessert die Wärmeaustauschfähigkeit des Kühlers.

Zu den technischen Vorteilen gehören:

• Höhere Wärmeableitungsfähigkeit.

• Verbesserte Lasthandhabungsleistung.

• Flexible Kühlsteuerung.

OFAF-Kühlsystem (Oil Forced Air Forced)

Die OFAF-Kühlung nutzt Pumpen, um die Ölzirkulation zu erzwingen, und Ventilatoren, um die externe Wärmeableitung zu verbessern.

Die erzwungene Ölzirkulation verbessert die Wärmeübertragung von internen Komponenten.

Zu den Anwendungen gehören:

• Leistungstransformatoren mit großer Kapazität.

• Betriebsumgebungen mit hoher Auslastung.

• Systeme, die eine verbesserte thermische Kontrolle erfordern.

ODWF-Kühlsystem (Öl-gesteuertes Wasser-Zwangskühlsystem)

Die ODWF-Kühlung nutzt eine gerichtete Ölzirkulation in Kombination mit wasserbasierten Wärmeaustauschsystemen.

Das System bietet verbesserte Wärmemanagementfähigkeiten für bestimmte große Transformatoranwendungen.

Zu den technischen Überlegungen gehören:

• Steuerung der Ölflussrichtung.

• Leistung des Wärmetauschers.

• Zuverlässigkeit des Kühlsystems.

• Wartungsanforderungen.

Hot-Spot-Temperaturregelung

Die Hot-Spot-Temperatur stellt den Ort mit der höchsten Temperatur innerhalb der Transformatorwicklungen dar. Es beeinflusst direkt die Alterungsgeschwindigkeit der Isolierung.

Wärmemanagementsysteme kontrollieren Hotspots durch:

• Verbesserte gewundene Kühlkanäle.

• Optimierte Ölzirkulation.

• Genaue Temperaturüberwachung.

• Lastmanagementstrategien.

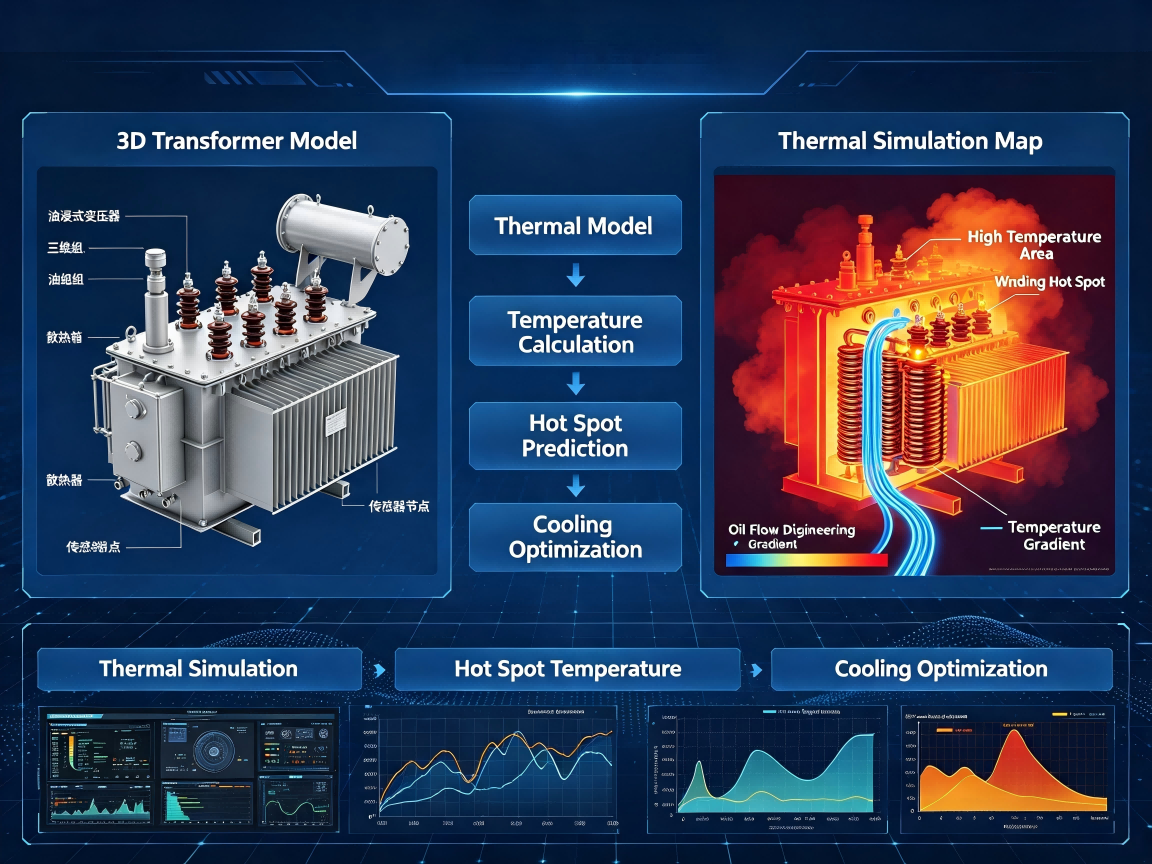

Thermische Simulation und Kühloptimierung

Moderne Transformatorkonstruktionen nutzen thermische Simulationsmethoden, um die Temperaturverteilung vor der Herstellung zu bewerten.

Die Simulationsanalyse berücksichtigt:

• Standorte der Wärmeerzeugung.

• Ölfließverhalten.

• Design der Kühlstruktur.

• Betriebslastbedingungen.

Die thermische Simulation hilft Ingenieuren, potenzielle Überhitzungsbereiche zu identifizieren und Kühlstrukturen während der Entwurfsphase zu optimieren.

Umweltfaktoren, die die thermische Leistung beeinflussen

Die Kühlleistung des Transformators wird durch die Installationsbedingungen beeinflusst.

Wichtige Faktoren sind:

• Umgebungstemperatur.

• Höhe.

• Belüftungsbedingungen.

• Umwelteinflüsse im Freien.

Bei der richtigen thermischen Auslegung müssen sowohl die Eigenschaften des Transformators als auch die Installationsumgebung berücksichtigt werden.

5 häufige technische Fehler und Ursachenanalyse

Thermische Ausfälle von Transformatoren entstehen normalerweise durch allmähliches Temperaturungleichgewicht, unzureichende Wärmeabfuhr oder fehlerhaften Betrieb des Kühlsystems. Wenn wir Transformatorausfallberichte untersuchen, wird Überhitzung selten durch einen einzelnen Faktor verursacht. Dies resultiert normalerweise aus der Wechselwirkung zwischen elektrischen Verlusten, Kühlungseinschränkungen, Umgebungsbedingungen und Wartungsfaktoren.

Überprüfen Sie alle Parameter anhand aktueller Testberichte und geltender Standards, bevor Sie sie in Spezifikationen verwenden.

Vermeidung thermischer Ausfälle durch technische Kontrolle

Um thermische Ausfälle von Transformatoren zu verhindern, ist eine Koordination zwischen Entwurfs-, Fertigungs-, Installations- und Betriebsphasen erforderlich.

Zu den technischen Kontrollmethoden gehören:

• Optimierung der Transformatorverlustverteilung.

• Gestaltung effektiver Kühlpfade.

• Kontinuierliche Überwachung der Betriebstemperatur.

• Bewertung der tatsächlichen Lastbedingungen.

• Aufrechterhaltung der Zuverlässigkeit von Kühlgeräten.

Ein ordnungsgemäß konzipiertes Wärmemanagementsystem stellt sicher, dass die Transformatortemperatur sowohl im Normalbetrieb als auch bei vorübergehenden Lastschwankungen kontrolliert bleibt.

6 Checkliste für technische Spezifikationen

Die folgende Checkliste kann von Ingenieurteams bei der Spezifikation von Transformator-Wärmemanagement- und Kühlsystemen für Stromnetze, Anlagen für erneuerbare Energien, Industrieanlagen, Transportsysteme und große Elektroinstallationen verwendet werden.

Elektrische Anforderungen

• Kompatibilität der Nennspannung mit dem elektrischen System.

• Die Transformatorkapazität ist für die erwarteten Lastbedingungen geeignet.

• Kernverlust- und Lastverlustbewertung.

• Thermische Auswirkung des Betriebsstroms.

• Beurteilung der kurzfristigen Überlastfähigkeit.

• Bewertung der elektrischen Effizienz.

Anforderungen an das Wärmemanagement

• Wärmeerzeugungsanalyse basierend auf Transformatorverlusten.

• Auswertung des Temperaturanstiegs.

• Beurteilung der Hot-Spot-Temperatur.

• Überprüfung der thermischen Simulation.

• Bewertung der Kühlsystemkapazität.

• Optimierung des Wärmeableitungspfads.

Anforderungen an das Kühlsystem

• Auswahl des geeigneten Kühlmodus: ONAN, ONAF, OFAF oder ODWF je nach Anwendungsanforderungen.

• Überprüfung der Leistung der Ölzirkulation.

• Bewertung der Fähigkeit des Kühlerwärmeaustauschs.

• Bewertung der Zuverlässigkeit des Kühlventilators.

• Funktion zur Überwachung des Kühlsystems.

• Wartungszugänglichkeit.

Überwachungsanforderungen

• Möglichkeit zur Temperaturmessung.

• Überwachung der Hot-Spot-Temperatur.

• Überwachung des Status der Kühlgeräte.

• Betriebsdatenaufzeichnung.

• Möglichkeit zur thermischen Trendanalyse.

• Kompatibilität zur Fernüberwachung des Zustands.

Mechanische Anforderungen

• Mechanische Stabilität der Kühlstruktur.

• Zuverlässigkeit der Kühlerinstallation.

• Vibrationsfestigkeit von Lüfter und Pumpe.

• Haltbarkeit der Ölumlaufausrüstung.

• Strukturelle Kompatibilität mit der Installationsumgebung.

Umweltanforderungen

• Berücksichtigung der Umgebungstemperatur.

• Bewertung der Höhenauswirkungen.

• Installationsbedingungen im Freien.

• Beurteilung der Lüftungsumgebung.

• Staub- und Kontaminationsschutz.

Zertifizierungsanforderungen

• Qualitätsmanagementverifizierung gemäß ISO9001-Qualitätsmanagementsystemzertifikat Nr. 39326Q00290R001, ausgestellt von IAF/CNAS.

• Verifizierung des Umweltmanagements gemäß ISO14001-Umweltmanagementsystem-Zertifikat Nr. 39326E00292R001, ausgestellt von IAF/CNAS.

• Verifizierung des Arbeitsschutzmanagements gemäß ISO45001, Zertifikat Nr. 39326S00279R001, ausgestellt von IAF/CNAS.

• Energiemanagement-Verifizierung gemäß ISO50001-Energiemanagementsystem-Zertifikat Nr. 04326En00170R001, ausgestellt von IAF/CNAS.

Teilen Sie Ihre Projektparameter für eine technische Überprüfung.

7 Bewertung der technischen Fähigkeiten des Herstellers

Bei der Bewertung der Wärmemanagementfähigkeit von Transformatoren sollten die Ingenieurteams die Erfahrung im thermischen Design, die Integrationsfähigkeit des Kühlsystems, die Steuerung des Herstellungsprozesses, Testverfahren und die langfristige Betriebszuverlässigkeit prüfen. Jihui Electric Group Co., Ltd arbeitet mit dem ISO9001-Qualitätsmanagementsystem-Zertifikat Nr. 39326Q00290R001, ausgestellt von IAF/CNAS, dem ISO14001-Umweltmanagementsystem-Zertifikat Nr. 39326E00292R001, ausgestellt von IAF/CNAS, und dem ISO45001-Arbeitsschutzmanagementsystem-Zertifikat Nr. 39326S00279R001, ausgestellt von IAF/CNAS und ISO50001-Energiemanagementsystem-Zertifikat Nr. 04326En00170R001, ausgestellt von IAF/CNAS.

Bei der Auswahl eines Transformatorherstellers sollten Ingenieure die thermischen Designfähigkeiten, die Kühlsystemtechnik, die Produktionskonsistenz, die Testverfahren und die Fähigkeit, die Geräteleistung während ihres gesamten Betriebslebenszyklus zu unterstützen, überprüfen.

Häufig gestellte Fragen

Wie wirkt sich das Design des Transformatorkühlsystems auf die Lebensdauer aus?

Das Design des Transformatorkühlsystems beeinflusst die Lebensdauer, indem es die Betriebstemperatur kontrolliert und die thermische Belastung der Isoliermaterialien verringert.

Eine wirksame Wärmeabfuhr verhindert eine übermäßige Hot-Spot-Temperatur und verlangsamt die Alterungsmechanismen der Isolierung.

Was sind die Unterschiede zwischen ONAN- und ONAF-Transformatorkühlsystemen?

Die ONAN-Kühlung nutzt die natürliche Ölzirkulation und die natürliche Luftkühlung, während ONAF einen erzwungenen Luftstrom hinzufügt, um die Wärmeübertragung des Kühlers zu verbessern.

Die Auswahl hängt von der Transformatorkapazität, den Belastungsanforderungen und den thermischen Auslegungsbedingungen ab.

Warum ist die Hot-Spot-Temperatur im Transformatorenbau wichtig?

Die Hot-Spot-Temperatur stellt den Bereich mit der höchsten Temperatur innerhalb der Transformatorwicklungen dar und beeinflusst direkt die Alterungsgeschwindigkeit der Isolierung.

Eine genaue Überwachung hilft Ingenieuren bei der Bewertung der thermischen Belastung und der verbleibenden Betriebsfähigkeit.

Wie optimieren Ingenieure die thermische Leistung von Transformatoren?

Ingenieure optimieren die thermische Leistung von Transformatoren, indem sie Verluste reduzieren, Kühlpfade verbessern und während der Entwurfsbewertung thermische Simulationen verwenden.

Der Prozess umfasst die Analyse der Wärmeerzeugung, der Ölzirkulation, der Kühlstrukturen und der Betriebsbedingungen.

Was ist bei der Auswahl einer Transformatorkühlmethode zu beachten?

Ingenieure sollten Transformatorkapazität, Betriebslast, Umgebungsbedingungen, Kühlzuverlässigkeit und Wartungsanforderungen berücksichtigen.

Die gewählte Kühlmethode muss unter den erwarteten Betriebsszenarien eine ausreichende Wärmeableitung gewährleisten.

Vorschläge für interne Links
