Einphasen-Steuertransformator: Vollständiger Leitfaden zu Funktionsprinzip, Funktionen, Anwendungen und Auswahl

Ein Einphasiger Steuertransformator ist ein spezieller elektrischer Transformator, der eine stabile und isolierte Steuerspannung für industrielle Steuerkreise, Automatisierungssysteme, Schalttafeln und Maschinenausrüstung liefert. Im Gegensatz zu Leistungstransformatoren, die sich hauptsächlich auf die Übertragung und Verteilung elektrischer Energie konzentrieren, ist ein Steuertransformator darauf ausgelegt, eine zuverlässige Spannungsversorgung für Steuerkomponenten wie Relais, Schütze, Sensoren, speicherprogrammierbare Steuerungen (SPS) und Schutzgeräte aufrechtzuerhalten.

In modernen Industriesystemen benötigen Steuerkreise eine stabile Spannungsquelle, um einen präzisen Betrieb zu gewährleisten und unerwartete Geräteausfälle zu reduzieren. Ein ordnungsgemäß ausgelegter einphasiger Steuertransformator trägt zur Trennung des Steuerstromkreises vom Hauptstromkreis bei, verbessert die elektrische Sicherheit und sorgt für einen geeigneten Spannungspegel für empfindliche Steuerkomponenten.

Mit der Entwicklung der industriellen Automatisierung, der intelligenten Fertigung, der Ausrüstung für erneuerbare Energien und der elektrischen Verteilungssysteme steigt die Nachfrage nach zuverlässigen industriellen Steuertransformatoren weiter. Diese Transformatoren werden häufig in Fabriken, Stromverteilerschränken, Produktionsmaschinen, Energiesystemen, Transporteinrichtungen und Gewerbegebäuden eingesetzt.

Was ist ein einphasiger Steuertransformator?

Ein einphasiger Steuertransformator ist ein elektrisches Gerät, das einen Spannungspegel in einen anderen Spannungspegel umwandelt und gleichzeitig für eine elektrische Isolierung zwischen der Eingangsstromversorgung und dem Steuerkreis sorgt. Es arbeitet normalerweise mit einer einphasigen Wechselstromversorgung und wird hauptsächlich zur Stromversorgung von Steuer- und Hilfsstromkreisen verwendet.

Der Hauptzweck eines Steuertransformators besteht nicht darin, große Mengen elektrischer Energie zu liefern, sondern eine stabile und sichere Spannungsquelle für Steuergeräte bereitzustellen. Beispielsweise benötigt eine Industriemaschine möglicherweise eine 380-V- oder 400-V-Hauptstromversorgung für die Motoren, während der Steuerkreis möglicherweise 24 V, 110 V oder 220 V benötigt. Der Steuertransformator wandelt die Eingangsspannung in die erforderliche Steuerspannung um.

Ein typischer einphasiger Steuertransformator besteht aus mehreren wichtigen Komponenten:

• Eisenkern: Bietet einen magnetischen Pfad für die Übertragung elektromagnetischer Energie.

• Primärwicklung: Erhält die Eingangsspannung vom Netzteil.

• Sekundärwicklung: Stellt die umgewandelte Ausgangsspannung für Steuerkreise bereit.

• Isoliersystem: Trennt elektrische Teile und verbessert die Betriebssicherheit.

• Schutzstruktur: Unterstützt die mechanische Festigkeit und die Zuverlässigkeit der Installation.

Da Steuerungssysteme häufig elektronische und Präzisionskomponenten enthalten, sind Spannungsstabilität und elektrische Isolierung von entscheidender Bedeutung. Ein hochwertiger elektrischer Steuertransformator sorgt für einen zuverlässigen Betrieb, selbst wenn in Industrieumgebungen elektrische Schwankungen auftreten.

Einphasen-Steuertransformator im Vergleich zu einem gewöhnlichen Leistungstransformator

Obwohl beide Geräte auf elektromagnetischer Induktion basieren, sind ihre Designzwecke unterschiedlich. Das Verständnis des Unterschieds hilft Ingenieuren und Käufern bei der Auswahl des richtigen Transformators für ihre Anwendungen.

Quelle: Vergleich basierend auf Transformatoranwendungsprinzipien, die in IEC-Transformatordesignpraktiken und industriellen Elektrotechnikanwendungen beschrieben sind.

Wie funktioniert ein einphasiger Steuertransformator?

Das Funktionsprinzip eines Einphasen-Steuertransformators basiert auf elektromagnetischer Induktion. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er im Eisenkern ein sich änderndes Magnetfeld. Dieses Magnetfeld überträgt Energie auf die Sekundärwicklung und erzeugt eine Ausgangsspannung.

Das Verhältnis zwischen Eingangsspannung und Ausgangsspannung hängt hauptsächlich von der Anzahl der Windungen in der Primär- und Sekundärwicklung ab. Durch die Anpassung des Wicklungsverhältnisses können Hersteller Transformatoren entwerfen, die für unterschiedliche Spannungsumwandlungsanforderungen geeignet sind.

Der Arbeitsablauf lässt sich in vier einfachen Schritten erklären:

1. Eingangsspannungsanschluss

Die Primärwicklung erhält elektrische Energie von der Hauptstromversorgung. Die Eingangsspannung kann je nach regionalen Elektronormen und Anwendungsanforderungen variieren, z. B. 110 V, 220 V, 380 V oder 415 V.

2. Magnetische Energieumwandlung

Der Wechselstrom erzeugt im Transformatorkern ein sich veränderndes Magnetfeld. Der Kern verbessert den magnetischen Wirkungsgrad und ermöglicht die Energieübertragung zwischen den beiden Wicklungen.

3. Spannungsumwandlung

Die Sekundärwicklung erzeugt die erforderliche Steuerspannung. Zu den gängigen Ausgangsspannungen gehören 24 V, 110 V und 220 V, abhängig von den Anforderungen des Steuerungssystems.

4. Stromversorgung für Steuerkomponenten

Die umgewandelte Spannung versorgt Steuergeräte mit elektrischer Energie. Dadurch können Industriemaschinen und Automatisierungssysteme sicher und präzise arbeiten.

Hauptmerkmale des einphasigen Steuertransformators

Die Leistung eines Niederspannungs-Steuertransformators wirkt sich direkt auf die Stabilität des gesamten Steuersystems aus. Mehrere Konstruktionsmerkmale bestimmen, ob ein Transformator in industriellen Umgebungen zuverlässig arbeiten kann.

1. Stabiler Steuerspannungsausgang

Spannungsstabilität ist eine der wichtigsten Eigenschaften eines Steuertransformators. Industrielle Steuergeräte erfordern häufig konstante Spannungsbedingungen. Übermäßige Spannungsänderungen können zu Fehlfunktionen von Relais, Sensoren oder elektronischen Steuermodulen führen.

Ein ordnungsgemäß ausgelegter Transformator minimiert Spannungsschwankungen durch optimiertes elektromagnetisches Design, geeignete Wicklungsstruktur und präzise Herstellungsprozesse.

2. Elektrischer Isolationsschutz

Die galvanische Trennung ist ein wesentlicher Vorteil von Steuertransformatoren. Die Trennung zwischen Primär- und Sekundärkreis trägt dazu bei, Steuerungskomponenten vor Störungen im Hauptstromnetz zu schützen.

Diese Funktion ist besonders wichtig in Industrieumgebungen, in denen es bei Geräten zu elektrischen Störungen, Schaltvorgängen oder vorübergehenden Spannungsänderungen kommen kann.

3. Zuverlässige Isolationsleistung

Die Isolationsqualität bestimmt die Sicherheit und Lebensdauer des Transformators. Hochwertige Isoliermaterialien tragen dazu bei, einen Durchschlag zwischen den Wicklungen zu verhindern und die Widerstandsfähigkeit gegen elektrische Belastungen zu verbessern.

Während der Herstellung müssen Isolationsdicke, Materialauswahl und Montageprozesse sorgfältig kontrolliert werden, um eine langfristige Zuverlässigkeit zu gewährleisten.

4. Kompakte Struktur und einfache Integration

Viele industrielle Anwendungen erfordern elektrische Komponenten, die auf engstem Raum installiert werden können. Das kompakte Design des einphasigen Steuertransformators ermöglicht eine einfachere Installation in Schaltschränken und Schalttafeln.

Die kompakte Bauweise trägt außerdem dazu bei, die Installationskomplexität zu reduzieren und die Wartung komfortabler zu gestalten.

5. Anpassungsfähigkeit an unterschiedliche industrielle Bedingungen

Industrielle Umgebungen können Vibrationen, Temperaturschwankungen, Staub und kontinuierliche Betriebsanforderungen umfassen. Steuertransformatoren für den industriellen Einsatz benötigen eine ausreichende mechanische Festigkeit und thermische Leistung.

Die richtige Materialauswahl und das richtige Strukturdesign tragen dazu bei, dass Transformatoren unter verschiedenen Arbeitsbedingungen einen stabilen Betrieb aufrechterhalten.

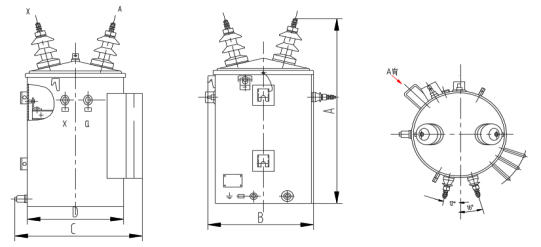

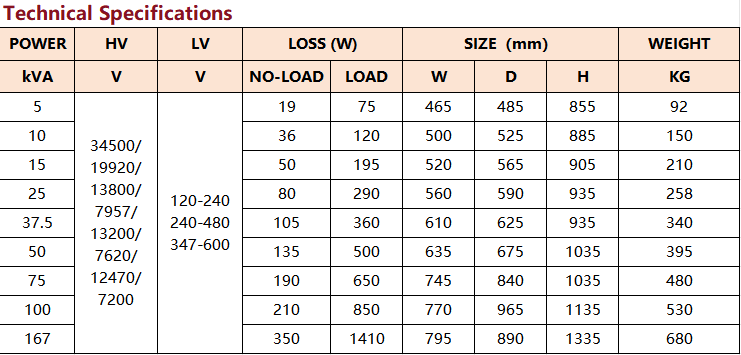

Wichtige technische Parameter des einphasigen Steuertransformators

Die Auswahl des richtigen Transformators erfordert das Verständnis mehrerer wichtiger elektrischer Parameter. Diese Werte bestimmen, ob der Transformator die Anforderungen eines bestimmten Steuerungssystems erfüllen kann.

Quelle: Technische Bereiche basieren auf gängigen industriellen Steuertransformatoranwendungen, Transformatortechnikpraktiken und internationalen Anforderungen an elektrische Geräte.

Technische Vorteile der Verwendung eines hochwertigen Steuertransformators

Ein zuverlässiger einphasiger Steuertransformator bietet Industrieanwendern mehrere praktische Vorteile. Diese Vorteile stehen in direktem Zusammenhang mit der Produktionsstabilität, dem Geräteschutz und der Wartungseffizienz.

• Verbesserte Zuverlässigkeit industrieller Steuerkreise.

• Reduziertes Risiko eines Ausfalls des Steuerungssystems aufgrund instabiler Spannung.

• Besserer Schutz für empfindliche elektrische Komponenten.

• Längere Lebensdauer durch optimierte Isolierung und thermisches Design.

• Flexibler Einsatz für unterschiedliche industrielle Elektrosysteme.

Für Automatisierungsgeräte und Fertigungssysteme, die im Dauerbetrieb arbeiten, ist die Auswahl eines geeigneten Steuertransformators ein wichtiger Bestandteil des Entwurfs elektrischer Systeme.

Anwendungen von einphasigen Steuertransformatoren in verschiedenen Branchen

Ein einphasiger Steuertransformator wird häufig in industriellen elektrischen Systemen verwendet, in denen eine stabile und isolierte Steuerleistung erforderlich ist. Obwohl seine Struktur relativ kompakt ist, ist seine Rolle von entscheidender Bedeutung, da es sich direkt auf die Zuverlässigkeit des Maschinenbetriebs, der Automatisierungsprozesse und der elektrischen Schutzsysteme auswirkt.

Von Produktionsanlagen bis hin zu Systemen für erneuerbare Energien stellen verschiedene Branchen unterschiedliche Anforderungen an Spannungsstabilität, Isolationsleistung, Umweltbeständigkeit und Dauerbetrieb. Ein geeigneter Industrieller Steuertransformator trägt dazu bei, dass Steuerkreise unter verschiedenen Arbeitsbedingungen zuverlässig mit Strom versorgt werden.

1. Industrielle Automatisierungs- und Fertigungsausrüstung

Die industrielle Automatisierung ist einer der häufigsten Anwendungsbereiche für einphasige Steuertransformatoren. Moderne Produktionsanlagen umfassen häufig SPS-Steuerungen, Sensoren, elektromagnetische Schütze, Motorstarter, Sicherheitsschalter und Überwachungsgeräte. Diese Komponenten benötigen in der Regel eine stabile Niederspannungs-Steuerstromversorgung.

In automatisierten Produktionslinien kann bereits eine kurze Unterbrechung des Steuerkreises den gesamten Prozess stoppen. Ein zuverlässiger einphasiger Steuertransformator sorgt für eine stabile Spannungsumwandlung und elektrische Isolierung und trägt so dazu bei, dass die Maschinen einen präzisen Betrieb aufrechterhalten.

Typische Anwendungen sind:

• CNC-Maschinen

• Verpackungsausrüstung

• Montagelinien

• Robotersysteme

• Industrielle Schaltschränke

• Automatische Verarbeitungsgeräte

2. Stromverteilungsausrüstung

Energieverteilungssysteme erfordern zuverlässige Hilfssteuerkreise für Überwachungs-, Schalt- und Schutzfunktionen. Steuertransformatoren werden üblicherweise in Schaltanlagen, Verteilertafeln und elektrischen Steuereinheiten installiert.

In Mittel- und Niederspannungs-Stromverteilungssystemen versorgt ein Steuertransformator Geräte wie Schutzrelais, Anzeigen, Leistungsschalter-Betätigungsmechanismen und Steuerschalter mit Strom.

Da elektrische Verteilungsanlagen oft kontinuierlich in Betrieb sind, hat die Zuverlässigkeit des Transformators direkten Einfluss auf die Systemsicherheit und die Wartungseffizienz.

3. Erneuerbare Energiesysteme

Die rasante Entwicklung erneuerbarer Energien hat die Nachfrage nach stabilen elektrischen Steuerungslösungen erhöht. Solarkraftwerke, Windenergieanlagen und Energiespeicher erfordern zuverlässige Regelkreise.

Ein Niederspannungs-Steuertransformator kann geeignete Steuerleistung für Überwachungssysteme, Schutzgeräte, Schaltgeräte und elektrische Hilfskomponenten bereitstellen.

Bei Anwendungen im Bereich der erneuerbaren Energien müssen Transformatoren unter Außenbedingungen, Temperaturschwankungen und im Langzeitbetrieb eine stabile Leistung erbringen.

4. Transport- und Infrastrukturprojekte

Die Verkehrsinfrastruktur, einschließlich Schienenverkehrssysteme, Tunnel, Flughäfen und öffentliche Einrichtungen, ist auf zuverlässige elektrische Steuerungssysteme angewiesen.

Einphasige Steuertransformatoren werden in Schaltschränken, Signalanlagen, Sicherheitssystemen und elektrischen Hilfsgeräten eingesetzt. Ihre elektrische Trennfunktion verbessert den Anlagenschutz und die Betriebssicherheit.

5. Gewerbebauten und Industrieanlagen

Gewerbe- und Industriegebäude nutzen verschiedene Automatisierungs- und Elektromanagementsysteme, darunter HVAC-Steuerung, Beleuchtungsautomatisierung, Sicherheitssysteme und Gebäudemanagementsysteme.

Ein richtig ausgewählter elektrischer Steuertransformator sorgt für eine stabile Steuerleistung und unterstützt den zuverlässigen Betrieb elektrischer Gebäudesysteme.

6. Bergbau, Chemie und Schwerindustrie

Schwere Industrieumgebungen sind häufig mit Vibrationen, Staub, Temperaturschwankungen und Dauerbetrieb verbunden. Elektrische Komponenten, die in diesen Umgebungen verwendet werden, erfordern eine hohe Zuverlässigkeit.

Steuertransformatoren, die im Bergbau, in der chemischen Verarbeitung und in schweren Produktionsanlagen eingesetzt werden, müssen eine gute Isolationsleistung, mechanische Festigkeit und stabile elektrische Eigenschaften aufweisen.

Gemeinsamer Anwendungsvergleich von einphasigen Steuertransformatoren

Quelle: Anwendungsklassifizierung basierend auf industriellen Elektrotechnikpraktiken und gängigen Anwendungsszenarien für Transformatoren.

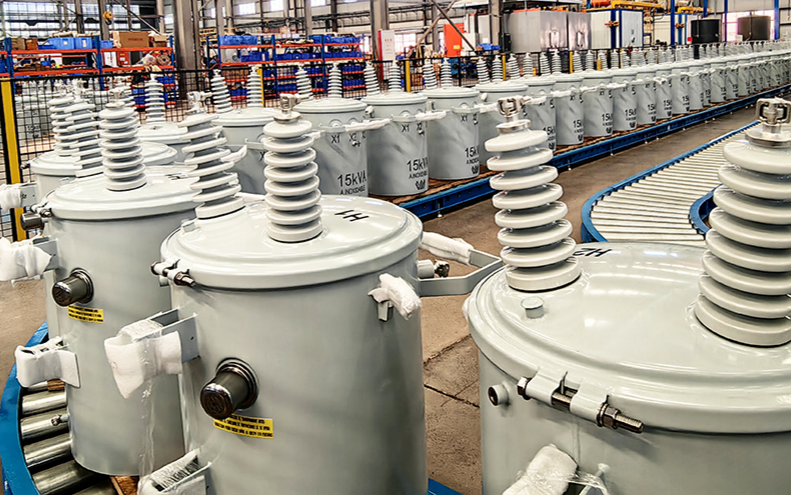

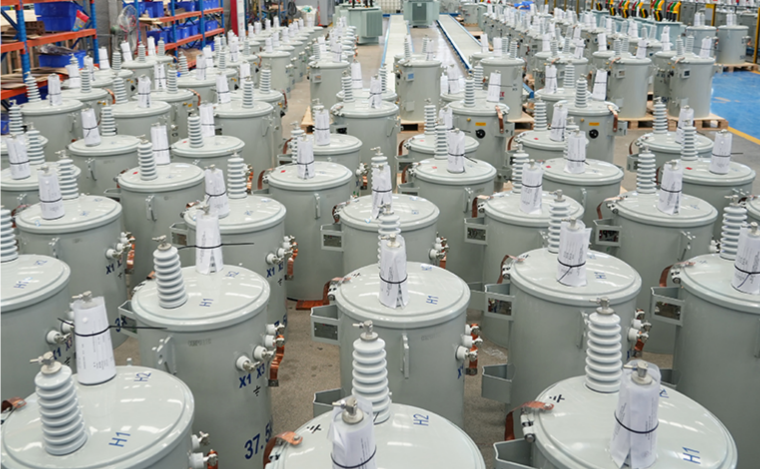

Herstellungsprozess eines einphasigen Steuertransformators

Die Qualität eines Einphasen-Steuertransformators hängt nicht nur von der Konstruktion, sondern auch vom Herstellungsprozess ab. Um eine stabile elektrische Leistung zu gewährleisten, sind eine präzise Fertigung, geeignete Materialien und strenge Prüfverfahren unerlässlich.

1. Elektrisches Design und Parameterbestätigung

Vor der Herstellung müssen die Transformatorparameter entsprechend den Anwendungsanforderungen bestimmt werden. Wichtige Faktoren sind Nennkapazität, Eingangsspannung, Ausgangsspannung, Frequenz, Isolationsgrad, Installationsmethode und Betriebsumgebung.

Beim professionellen Transformatordesign werden elektrische Leistung, Wärmeableitung, mechanische Struktur und langfristige Zuverlässigkeit berücksichtigt.

2. Herstellung von Eisenkernen

Der Eisenkern ist einer der Schlüsselbestandteile eines Transformators. Es stellt einen magnetischen Pfad für die Energieumwandlung bereit und beeinflusst direkt die Effizienz und Wärmeerzeugung.

Hochwertige magnetische Materialien und präzise Verarbeitungsmethoden tragen dazu bei, magnetische Verluste zu reduzieren und die Transformatorleistung zu verbessern.

3. Wicklungsherstellung

Der Wickelprozess bestimmt wichtige elektrische Eigenschaften wie Spannungsgenauigkeit, Belastbarkeit und Isolationsleistung.

Bei der Herstellung müssen Wicklungswindungen, Drahtanordnung, Isolationsabstand und mechanische Festigkeit sorgfältig kontrolliert werden.

Ein präziser Wickelprozess trägt zur Aufrechterhaltung einer stabilen Ausgangsspannung bei und verbessert die Lebensdauer des Transformators.

4. Isolationsbehandlung

Isolierung ist wichtig, um Stromausfälle zu verhindern und die Betriebssicherheit zu verbessern. Je nach Transformatorkapazität, Spannungsniveau und Anwendungsumgebung können unterschiedliche Isolationsmaterialien ausgewählt werden.

Eine ordnungsgemäße Isolationsbehandlung verbessert die Widerstandsfähigkeit gegen elektrische Beanspruchung und Temperatureinflüsse.

5. Montage und Qualitätsprüfung

Nach der Kern- und Wicklungsmontage wird der Transformator einer Endkontrolle und Leistungsprüfung unterzogen.

Zu den üblichen Inspektionsgegenständen gehören:

• Überprüfung der Eingangs- und Ausgangsspannung

• Prüfung des Isolationswiderstands

• Elektrische Leistungsprüfung

• Aussehenskontrolle

• Testen des Ladevorgangs

Es werden nur Produkte zur Auslieferung vorbereitet, die den technischen Anforderungen entsprechen.

Qualitätsfaktoren, die die Transformatorleistung beeinflussen

Quelle: Basierend auf den Grundsätzen der Transformatorenherstellung, Methoden zur Qualitätsprüfung elektrischer Geräte und Erfahrungen in der industriellen Produktion.

Wie wählt man den richtigen einphasigen Steuertransformator aus?

Bei der Auswahl des richtigen einphasigen Steuertransformators müssen die elektrischen Anforderungen, die Betriebsumgebung und die Geräteeigenschaften berücksichtigt werden. Eine falsche Auswahl kann zu Spannungsproblemen, Überhitzung oder unzureichender Leistungskapazität führen.

1. Bestätigen Sie die Eingangs- und Ausgangsspannung

Der erste Schritt besteht darin, die verfügbare Versorgungsspannung und die erforderliche Steuerspannung zu ermitteln. Zu den gängigen Kombinationen gehören 220-V-Eingang mit 24-V-Ausgang oder 380-V-Eingang mit 220-V-Ausgang.

Das Spannungsverhältnis des Transformators muss den Anforderungen des Steuerungssystems entsprechen.

2. Berechnen Sie die erforderliche Kapazität

Die Transformatorleistung sollte entsprechend dem Gesamtstromverbrauch der angeschlossenen Steuergeräte ausgewählt werden.

Die Belastungsberechnung sollte Folgendes umfassen:

• Schütze

• Relais

• SPS-Module

• Sensoren

• Bedienfelder

Die Wahl einer ausreichenden Kapazität trägt dazu bei, einen Spannungsabfall während des Betriebs zu verhindern.

3. Berücksichtigen Sie die Arbeitsumgebung

Unterschiedliche Umgebungen erfordern unterschiedliche Transformatordesigns. Faktoren wie Temperatur, Luftfeuchtigkeit, Staub, Vibration und Installationsraum sollten berücksichtigt werden.

4. Überprüfen Sie die Sicherheits- und Zertifizierungsanforderungen

Industrielle elektrische Geräte müssen den geltenden Sicherheitsanforderungen entsprechen. Qualitätsmanagementsysteme, Prüfverfahren und Produktionsstandards sind wichtige Indikatoren bei der Auswahl eines Transformatorlieferanten.

Häufig gestellte Fragen zum einphasigen Steuertransformator

Was ist der Unterschied zwischen einem einphasigen Steuertransformator und einem Trenntransformator?

Beide Transformatoren sorgen für eine elektrische Isolierung, ihre Hauptzwecke sind jedoch unterschiedlich. Ein einphasiger Steuertransformator ist hauptsächlich darauf ausgelegt, eine stabile Spannung für Steuerkreise zu liefern, während ein Trenntransformator eher auf elektrische Trennung und Rauschunterdrückung ausgerichtet ist.

Welche Spannungsausgänge sind üblicherweise für Steuertransformatoren verfügbar?

Zu den gängigen Ausgangsspannungen gehören 24 V, 110 V und 220 V. Die richtige Spannung hängt von den Anforderungen der angeschlossenen Steuerkomponenten und des elektrischen Systems ab.

Wo wird ein einphasiger Steuertransformator installiert?

Es wird üblicherweise in elektrischen Schaltschränken, Maschinentafeln, Schaltanlagen, Automatisierungssystemen und Industrieanlagen installiert.

Kann ein einphasiger Steuertransformator individuell angepasst werden?

Ja. Kundenspezifische Lösungen können je nach Spannungsanforderungen, Kapazität, Installationsbedingungen, Schutzanforderungen und Projektspezifikationen entworfen werden.

Wie lange ist ein Steuertransformator normalerweise in Betrieb?

Die Lebensdauer hängt von der Designqualität, den Betriebsbedingungen, dem Lastniveau, der Temperatur und der Wartung ab. Ein ordnungsgemäß ausgelegter Transformator kann in industriellen Anwendungen über viele Jahre hinweg einen zuverlässigen Betrieb gewährleisten.

Fazit: Zuverlässige Leistungssteuerung beginnt mit dem richtigen Transformator

Ein einphasiger Steuertransformator ist eine Schlüsselkomponente in modernen elektrischen Steuerungssystemen. Obwohl es kleiner als viele Stromverteilungsgeräte ist, spielt es eine wichtige Rolle bei der Aufrechterhaltung einer stabilen Spannung, dem Schutz von Steuerkreisen und der Verbesserung der Gerätezuverlässigkeit.

Bei industriellen Automatisierungs-, Energieverteilungs-, erneuerbaren Energie-, Transport- und Fertigungsanwendungen erfordert die Auswahl eines geeigneten einphasigen Steuertransformators die Beachtung elektrischer Parameter, Fertigungsqualität, Anwendungsbedingungen und langfristiger Zuverlässigkeit.

Ein professionell entwickelter industrieller Steuertransformator bietet stabile Leistung, sicheren Betrieb und zuverlässige Unterstützung für moderne elektrische Systeme.
