I. Übersicht
Der fest abgedichtete Pol-Vakuum-Leistungsschalter ZN63 (0S1) -12 für den Innenbereich ist für dreiphasige Wechselstromsysteme mit einer Nennspannung von 12 kV und einer Frequenz von 50 Hz geeignet. Es kann in Kraftwerken, Umspannwerken, in der Petrochemie, in der Metallurgie, in der verarbeitenden Industrie, auf Flughäfen und in Wohngebieten als Kontroll- und Schutzgerät für elektrische Anlagen eingesetzt werden. Es eignet sich besonders für Orte mit häufigem Betrieb oder mehreren Kurzschlussstromunterbrechungen unter Nennstrom und kann zur unterstützenden Verwendung in luftisolierten Innenschaltanlagen (wie KYN28 und KYN96) installiert werden. Der Leistungsschalter entspricht den Anforderungen von GB 1984 „Hochspannungs-Wechselstrom-Leistungsschalter“, JB/T3855 „Hochspannungs-Wechselstrom-Vakuum-Leistungsschalter“, DL/T 403 „Technische Bedingungen für die Bestellung von 12 kV ~ 40,5 kV Hochspannungs-Vakuum-Leistungsschaltern“ und relevanten Anforderungen von IEC 62271-100 und anderen Normen.


II. Umgebungsbedingungen für den Einsatz
1. Umgebungstemperatur: Obergrenze +40 °C, Untergrenze -15 °C (Lagerung und Transport bei -30 °C zulässig);
2. Höhe: nicht mehr als 2000 m;
3. Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht mehr als 95 %, Monatsdurchschnitt nicht mehr als 90 %;
4. Gesättigter Dampfdruck: Der Tagesdurchschnittswert darf 2,2 × 10 MPa nicht überschreiten und der Monatsdurchschnittswert darf 1,8 × 10 MPa nicht überschreiten;
5. Die seismische Intensität darf 8 Grad nicht überschreiten;
6. Keine Orte mit Feuer, Explosion, starker Verschmutzung, chemischer Korrosion oder starken Vibrationen.
| Modell | Größe |
| ZN63(VS1)-12 | 820*730*780mm |

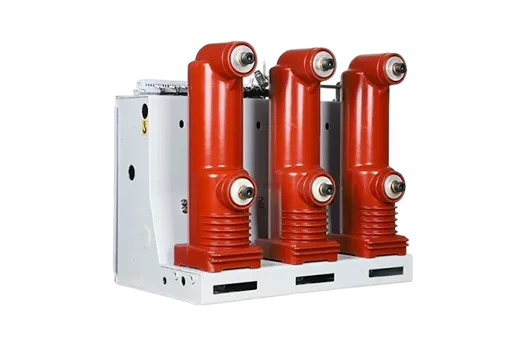

ZN63 (VS1)-12 Vakuum-Leistungsschalter mit festem, abgedichtetem Pol für den Innenbereich für eine zuverlässige Mittelspannungs-Stromverteilung
Bei Jihui Electric Group Co., Ltd. sind wir auf die Entwicklung und Herstellung zuverlässiger Mittel- und Niederspannungs-Energieübertragungs- und -verteilungsgeräte bis 35 kV spezialisiert. Als professioneller Hersteller von Vakuum-Leistungsschaltern in China konzentrieren wir uns auf die Bereitstellung sicherer, stabiler und effizienter elektrischer Lösungen für Energieversorger, Industrieprojekte, Systeme für erneuerbare Energien, Infrastrukturbau und Gewerbeanlagen.
Unser fest abgedichteter Pol-Vakuum-Leistungsschalter ZN63 (VS1)-12 für den Innenbereich ist eines unserer wichtigsten Mittelspannungs-Schaltprodukte. Dieser Vakuum-Leistungsschalter wurde für 12-kV-Stromverteilungssysteme in Innenräumen entwickelt und kombiniert fortschrittliche Vakuumunterbrechungstechnologie mit solider abgedichteter Polisolationstechnologie. Es bietet hervorragende elektrische Leistung, starke mechanische Stabilität und lange Lebensdauer für anspruchsvolle Betriebsumgebungen.
Im Laufe unserer langjährigen Erfahrung in der Energieausrüstungsindustrie haben wir unser Produktdesign, unseren Produktionsprozess und unser Qualitätskontrollsystem kontinuierlich verbessert. Jeder Vakuum-Leistungsschalter ZN63 (VS1)-12, der unser Werk verlässt, wird vor der Auslieferung sorgfältig getestet, um einen zuverlässigen Betrieb und die Einhaltung der Projektanforderungen des Kunden sicherzustellen.

Der fest abgedichtete Pol-Vakuum-Leistungsschalter ZN63 (VS1)-12 für den Innenbereich ist ein Mittelspannungs-Stromkreisschutzgerät, das hauptsächlich zur Steuerung und zum Schutz elektrischer Geräte in Wechselstromnetzen verwendet wird. Es ist für Nennspannungen bis zu 12 kV geeignet und wird häufig in Innenschaltanlagen, Umspannwerken, industriellen Stromverteilungsräumen und Projekten für erneuerbare Energien eingesetzt.
Im Vergleich zu herkömmlichen Leistungsschaltern integriert unser Vakuumschalter mit festem, abgedichtetem Pol den Vakuumschalter, leitfähige Komponenten und Isolierteile in einer kompakten, abgedichteten Struktur. Dieses Design reduziert den Einfluss von Staub, Feuchtigkeit und äußeren Umwelteinflüssen und trägt dazu bei, dass der Leistungsschalter im Langzeitbetrieb eine stabile Leistung aufrechterhält.
Der Hauptzweck dieser Ausrüstung ist einfach: Wenn das Stromnetz normal funktioniert, ermöglicht es eine sichere Stromübertragung; Bei elektrischen Störungen wie Kurzschlüssen oder Überlastungen unterbricht es schnell den Strom, um Transformatoren, Kabel, Motoren und andere wichtige elektrische Geräte zu schützen.
Unsere Kunden entscheiden sich für die ZN63 (VS1)-12-Serie, weil sie ein praktisches Gleichgewicht zwischen Sicherheit, Zuverlässigkeit, Wartungskosten und Installationskomfort bietet.
Das Verständnis der Funktionsweise eines Vakuum-Leistungsschalters hilft Benutzern zu verstehen, warum er in modernen Mittelspannungssystemen weit verbreitet ist.
Die Schlüsselkomponente in unserem Vakuum-Leistungsschalter ZN63 (VS1)-12 ist die Vakuum-Schaltkammer. Wenn der Leistungsschalter einen Öffnungsbefehl empfängt, trennen sich die Kontakte in der Vakuumkammer. Da die Vakuumumgebung nahezu keine Gasmoleküle enthält, erlischt der bei der Kontakttrennung entstehende Lichtbogen schnell.
Der Betätigungsmechanismus führt dann den Schaltvorgang über ein mechanisches Übertragungssystem aus. Beim Schließen verbinden sich die Kontakte fest, um den Stromfluss zu ermöglichen. Beim Öffnen trennen sich die Kontakte schnell, um abnormale Ströme zu stoppen und das Stromnetz zu schützen.
Normalbetrieb: Durch die geschlossenen Kontakte fließt Strom mit geringem elektrischen Verlust.
Fehlerzustand: Das Schutzsystem sendet ein Auslösesignal, um den Leistungsschalter zu öffnen.
Lichtbogenlöschung: Der Vakuum-Schaltröhre löscht den Lichtbogen schnell.
Anlagenschutz: Beschädigte Anlagen und Sicherheitsrisiken werden reduziert.
Da für die Vakuumtechnologie keine Öl- oder Gasisolationsmedien erforderlich sind, bietet unser Vakuum-Leistungsschalter im Vergleich zu vielen herkömmlichen Schaltlösungen einen saubereren Betrieb und einen geringeren Wartungsaufwand.
Einer der größten Vorteile unseres Vakuum-Leistungsschalters ZN63 (VS1)-12 ist die solide, abgedichtete Polstruktur. Der Vakuum-Unterbrecher und die leitenden Teile sind mithilfe modernster Isoliermaterialien miteinander abgedichtet.
Diese Struktur verbessert die Zuverlässigkeit der Isolierung und verringert das Risiko, das durch äußere Bedingungen wie Feuchtigkeit, Staub und Verschmutzung verursacht wird. Für Kunden, die Geräte in Industriegebieten oder komplexen Umgebungen betreiben, bietet dieses Design zusätzliche Sicherheit.

Raumeffizienz wird bei modernen Energieverteilungsprojekten immer wichtiger. Unser 12-kV-Vakuum-Leistungsschalter für den Innenbereich verfügt über eine kompakte mechanische Struktur, die den Einbau in Schaltschränken erleichtert.
Das kompakte Design hilft Kunden, Installationsraum zu sparen und gleichzeitig eine hervorragende elektrische Leistung beizubehalten. Es eignet sich besonders für städtische Umspannwerke, Industrieanlagen, Gewerbebauten und Infrastrukturprojekte, bei denen der Platz begrenzt ist.
Die Serie ZN63 (VS1)-12 ist für wiederholte Schaltvorgänge ausgelegt. Das Vakuumunterbrechungssystem reduziert den Kontaktverschleiß und verbessert die Betriebslebensdauer.
Durch optimiertes mechanisches Design und strenge Produktionskontrolle können unsere Hämmer im Langzeitbetrieb eine stabile Leistung erzielen. Dies hilft Kunden, unerwartete Ausfallzeiten und Wartungskosten zu reduzieren.
Sicherheit und Umweltschutz sind wichtige Faktoren moderner Elektrogeräte. Unsere Vakuum-Leistungsschalter verwenden kein Isolieröl, wodurch Risiken im Zusammenhang mit Öllecks und Brandgefahr vermieden werden.
Die saubere Vakuumunterbrechungstechnologie unterstützt einen sichereren Betrieb und erfüllt die wachsende Nachfrage nach umweltfreundlicher Energieausrüstung.
Bei Jihui Electric stellen wir nicht nur Produkte her; Wir entwickeln komplette Energieverteilungslösungen. Unsere Ingenieure konzentrieren sich auf die Verbesserung der elektrischen Sicherheit, der Betriebsstabilität und der Kundenerfahrung bei der Installation.
Die folgende Tabelle zeigt den allgemeinen Leistungsvergleich zwischen einem modernen Vakuum-Leistungsschalter und der herkömmlichen Öl-Leistungsschalter-Technologie.
| Artikel | ZN63 (VS1)-12 Vakuum-Leistungsschalter | Herkömmlicher Öl-Leistungsschalter |
|---|---|---|
| Unterbrechungsmedium | Vakuum | Isolieröl |
| Wartungsbedarf | Wartungsarmes Design | Erfordert eine regelmäßige Ölkontrolle |
| Umweltauswirkungen | Kein Ölverschmutzungsrisiko | Möglicherweise besteht die Gefahr einer Ölleckage |
| Anwendungsspannungsbereich | Mittelspannungsanlagen bis 12kV | Mittelspannungsanwendungen |
Quelle: Technischer Vergleich basierend auf den Normen IEC 62271-100 für Hochspannungsschaltanlagen und öffentlich zugänglichen technischen Informationen der Branche.


Ein Vakuum-Leistungsschalter muss bei elektrischen Störungen schnell reagieren. Unsere ZN63 (VS1)-12-Serie bietet eine schnelle Unterbrechungsleistung und hilft, Stromgeräte vor Schäden durch abnormalen Strom zu schützen.
Der Hochgeschwindigkeitsantriebsmechanismus sorgt für präzise Öffnungs- und Schließvorgänge und verbessert so die Gesamtzuverlässigkeit des elektrischen Verteilungssystems.
Bei der Produktentwicklung achten wir besonders auf die Qualität der mechanischen Struktur. Der Betätigungsmechanismus, die Isolierkomponenten und die Verbindungsteile sind so konzipiert, dass sie wiederholten Betriebs- und Transportbedingungen standhalten.
Aufgrund dieser starken mechanischen Struktur eignet sich unser Mittelspannungs-Vakuum-Leistungsschalter für langfristige industrielle Anwendungen, bei denen die Zuverlässigkeit der Ausrüstung von entscheidender Bedeutung ist.
| Besonderheit | Vakuum-Leistungsschalter | SF6-Leistungsschalter | Öl-Leistungsschalter |
|---|---|---|---|
| Lichtbogenlöschmethode | Vakuumunterbrechung | SF6-Gasisolierung | Ölunterbrechung |
| Wartungshäufigkeit | Niedrig | Medium | Höher |
| Umweltberücksichtigung | Umweltfreundlicher Betrieb | Erfordert Gasmanagement | Erfordert Ölmanagement |
| Typische Anwendung | Mittelspannungsverteilung im Innenbereich | Mittel- und Hochspannungssysteme | Traditionelle Energiesysteme |
Quelle: Zusammengefasste Informationen aus Normen der Reihe IEC 62271 und gängigen Praktiken der Elektrogeräteindustrie.
Bei elektrischen Mittelspannungsgeräten wirkt sich die Zuverlässigkeit der Isolierung direkt auf die Systemsicherheit aus. Herkömmliche Designs können im Laufe der Zeit durch Umwelteinflüsse beeinträchtigt werden, aber die solide versiegelte Stangentechnologie bietet eine stärkere Schutzstruktur.
Bei unserem Vakuum-Leistungsschalter ZN63 (VS1)-12 für den Innenbereich mit festem, abgedichtetem Pol ist das Isolationssystem als vollständig abgedichtete Einheit konzipiert. Dies verringert die Möglichkeit einer Alterung der Isolierung durch äußere Verunreinigungen und verbessert die Produktkonsistenz während des Betriebs.
Für Energieversorger, Ingenieurbüros und Industrieanwender bedeutet dies weniger Wartungsprobleme, einen sichereren Betrieb und einen höheren Investitionswert über den gesamten Lebenszyklus der Ausrüstung.

Bei der Jihui Electric Group entwerfen wir unsere elektrische Ausrüstung entsprechend den tatsächlichen Anwendungsanforderungen. Der fest abgedichtete Pol-Vakuum-Leistungsschalter ZN63 (VS1)-12 für den Innenbereich wird häufig in verschiedenen Branchen eingesetzt, in denen eine sichere und stabile Mittelspannungsstromverteilung erforderlich ist.
Von Energieversorgern bis hin zu Industriefabriken verlassen sich unsere Kunden auf unsere Vakuum-Leistungsschalterlösungen, um elektrische Systeme zu schützen, die Betriebssicherheit zu verbessern und unerwartete Abschaltrisiken zu reduzieren. Mit zuverlässiger Schaltleistung und kompaktem Design eignet sich die ZN63 (VS1)-12-Serie für verschiedene Stromverteilungsumgebungen in Innenräumen.
Energieversorger benötigen elektrische Geräte, die unter anspruchsvollen Bedingungen kontinuierlich und sicher arbeiten können. Unser 12-kV-Vakuum-Leistungsschalter für den Innenbereich wird üblicherweise in Umspannwerken, Verteilungsnetzen und Schaltstationen installiert, um Mittelspannungskreise zu steuern und zu schützen.
Die Fähigkeit zur schnellen Fehlerunterbrechung trägt dazu bei, Schäden bei ungewöhnlichen Bedingungen zu minimieren und die Gesamtstabilität des Stromversorgungsnetzes zu verbessern.
Mit der rasanten Entwicklung von Solarenergie-, Windenergie- und anderen erneuerbaren Energieprojekten sind zuverlässige Mittelspannungsschutzgeräte immer wichtiger geworden.
Unser Vakuum-Leistungsschalter ZN63 (VS1)-12 kann in Verteilungssysteme für erneuerbare Energien integriert werden, um die Stromübertragung zwischen Erzeugungsanlagen, Transformatoren und Netzanschlusspunkten zu verwalten.
In Industrieanlagen werden häufig schwere elektrische Lasten betrieben, darunter Motoren, Produktionsanlagen und automatisierte Systeme. Jeder Stromausfall kann zu Produktionsunterbrechungen und wirtschaftlichen Verlusten führen.
Unser Mittelspannungs-Vakuum-Leistungsschalter bietet zuverlässigen Schutz für industrielle Stromversorgungssysteme und hilft Fabriken, einen stabilen Betrieb aufrechtzuerhalten und die Gerätesicherheit zu verbessern.
Schienenverkehrssysteme, Gewerbebauten und städtische Infrastrukturprojekte erfordern zuverlässige Stromverteilungslösungen. Die kompakte Struktur unseres Vakuumschalters mit festem, abgedichtetem Pol macht ihn für Schaltanlagenanwendungen im Innenbereich geeignet, bei denen Platz und Zuverlässigkeit wichtig sind.
Bergbau- und petrochemische Anlagen arbeiten häufig in anspruchsvollen Umgebungen mit strengen Sicherheitsanforderungen. Unser Vakuum-Leistungsschalter bietet zuverlässige Schaltleistung und trägt zum Schutz wichtiger elektrischer Geräte in diesen Branchen bei.
Wir bei Jihui Electric glauben, dass Produktqualität bei jedem kleinen Herstellungsschritt beginnt. Unser Produktionsprozess kombiniert moderne Ausrüstung, erfahrene Ingenieure und strenge Prüfverfahren, um sicherzustellen, dass jeder Vakuum-Leistungsschalter die Erwartungen der Kunden erfüllt.

Bevor die Produktion beginnt, bewertet unser Ingenieurteam die Produktstruktur, die elektrische Leistung, die mechanische Festigkeit und die Kundenanforderungen. Wir verbessern unsere Designs kontinuierlich auf der Grundlage von Branchenerfahrungen und Anwendungsfeedback.
Bei der Entwicklung der ZN63 (VS1)-12-Serie wurde auf Isolationszuverlässigkeit, Betriebsstabilität und einfache Wartung geachtet.
Die Materialqualität wirkt sich direkt auf die Zuverlässigkeit elektrischer Geräte aus. Wir wählen Isoliermaterialien, leitfähige Komponenten, Metallstrukturen und mechanische Teile sorgfältig entsprechend den technischen Anforderungen aus.
Der solide, abgedichtete Mast verwendet Hochleistungsisolationsmaterialien, um eine hervorragende elektrische Isolierung und mechanischen Schutz zu bieten.
Bei der Montage folgen unsere Techniker standardisierten Produktionsabläufen. Jede Komponente wird mit präziser Positionierung installiert, um eine ordnungsgemäße mechanische Bewegung und elektrische Verbindung sicherzustellen.
Der Betätigungsmechanismus ist sorgfältig eingestellt, um ein sanftes Öffnen und Schließen zu ermöglichen und dem Leistungsschalter zu helfen, auch bei wiederholten Betätigungen eine stabile Leistung aufrechtzuerhalten.
Vor der Auslieferung wird jeder Innenraum-Vakuum-Leistungsschalter ZN63 (VS1)-12 einer strengen Inspektion und Prüfung unterzogen. Unser Qualitätsteam prüft die elektrische Leistung, die Isolationseigenschaften, den mechanischen Betrieb und das Erscheinungsbild des Produkts.
| Inspektionsgegenstand | Zweck | Qualitätskontrollmethode |
|---|---|---|
| Isolationstest | Überprüfen Sie die Zuverlässigkeit der Isolierung | Prüfung der Hochspannungsfestigkeit |
| Mechanischer Funktionstest | Überprüfen Sie die Öffnungs- und Schließleistung | Wiederholte Betriebsprüfung |
| Elektrischer Leistungstest | Schaltfähigkeit bestätigen | Leistungstests im Werk |
| Aussehensprüfung | Stellen Sie die Fertigungsqualität sicher | Sicht- und Maßkontrolle |
Quelle: Qualitätsprüfgegenstände basieren auf den Anforderungen der IEC 62271-100 und den internen Produktionsprüfverfahren von Jihui Electric.
Bei der Auswahl des richtigen Elektrogerätelieferanten kommt es nicht nur auf den Produktpreis an. Ebenso wichtig sind langfristige Zuverlässigkeit, technischer Support, Produktionsfähigkeit und Kundendienst.
Bei Jihui Electric Group Co., Ltd. kombinieren wir Fertigungserfahrung mit professioneller technischer Unterstützung, um komplette Mittelspannungs-Energielösungen anzubieten.
Wir sind auf Forschung, Entwicklung, Herstellung, Vertrieb und Service von Mittel- und Niederspannungs-Energieübertragungs- und -verteilungsgeräten bis 35 kV spezialisiert.
Unser Produktsortiment umfasst Kabelgarnituren, Kabelverteilerkästen, Ringleitungen, vorgefertigte Umspannwerke, Kombitransformatoren, SF6-Lastschalter und Vakuum-Leistungsschalter.
Qualitätsmanagement ist ein wichtiger Bestandteil unserer täglichen Produktion. Unser Unternehmen hat erhalten:
Zertifizierung des Qualitätsmanagementsystems ISO9001
Zertifizierung des Umweltmanagementsystems ISO14001
Zertifizierung des Arbeitsschutz- und Gesundheitsmanagementsystems nach ISO45001
Diese Zertifizierungen spiegeln unser Engagement für stabile Herstellungsprozesse, Umweltverantwortung und Sicherheit am Arbeitsplatz wider.
Jedes Energieprojekt hat unterschiedliche technische Anforderungen. Wir bieten flexible Anpassungsdienste basierend auf Spannungsniveau, Installationsumgebung, technischen Spezifikationen und Projektbedingungen.
Unabhängig davon, ob Kunden Standardprodukte oder projektspezifische Lösungen benötigen, arbeitet unser Engineering-Team eng mit Partnern zusammen, um geeignete Konfigurationen bereitzustellen.
Wir unterstützen internationale Kunden mit professionellen Exportdienstleistungen, einschließlich technischer Kommunikation, Produktionsplanung, Inspektion, Verpackung und Transportkoordination.
Je nach Produktart und Zielort wählen wir geeignete Transportmethoden wie Seeschifffahrt, Landtransport oder kombinierte Logistiklösungen aus.
Der ZN63 (VS1)-12 wird hauptsächlich für Mittelspannungs-Stromverteilungssysteme in Innenräumen bis 12 kV verwendet. Es wird üblicherweise in Umspannwerken, Industrieanlagen, Projekten für erneuerbare Energien und Schaltanlagen zur Stromkreissteuerung und zum Schutz installiert.
Die solide abgedichtete Poltechnologie verbessert die Isolationszuverlässigkeit, indem sie interne elektrische Komponenten vor Staub, Feuchtigkeit und Umwelteinflüssen schützt. Es trägt außerdem dazu bei, den Wartungsaufwand zu reduzieren und die langfristige Betriebsstabilität zu verbessern.
Ja. Wir bieten maßgeschneiderte Lösungen entsprechend den technischen Anforderungen des Kunden, einschließlich elektrischer Parameter, Installationsbedingungen und Projektanwendungsanforderungen.
Wir kontrollieren die Qualität durch professionelles Design, Materialprüfung, standardisierte Fertigung und vollständige Werkstests. Jedes Produkt wird vor dem Versand überprüft, um eine zuverlässige Leistung sicherzustellen.
Vakuum-Leistungsschalter bieten Vorteile wie geringen Wartungsaufwand, schnelle Unterbrechung, lange Lebensdauer und umweltfreundlichen Betrieb. Sie werden häufig in modernen Mittelspannungsverteilungssystemen eingesetzt.
Als professioneller Hersteller elektrischer Mittelspannungsgeräte konzentrieren wir uns weiterhin auf die Bereitstellung sicherer, zuverlässiger und effizienter Stromverteilungslösungen für globale Kunden.
Unser fest abgedichteter Pol-Vakuum-Leistungsschalter ZN63 (VS1)-12 für den Innenbereich repräsentiert unser Engagement für hochwertige Technik, fortschrittliche Fertigung und kundenorientierten Service. Vom Produktdesign bis zur endgültigen Lieferung kontrollieren wir jeden Schritt sorgfältig, um sicherzustellen, dass unsere Geräte in realen Anwendungen zuverlässig funktionieren.
Wenn Sie auf der Suche nach einem zuverlässigen 12-kV-Vakuum-Leistungsschalter für den Innenbereich, einem Hersteller von Mittelspannungs-Vakuum-Leistungsschaltern oder einer Vakuum-Leistungsschalterlösung mit festem, abgedichtetem Pol sind, ist Jihui Electric bereit, Ihr Projekt mit professioneller Technologie und umfassendem Service zu unterstützen.
Wir heißen globale Partner, Energieunternehmen, Ingenieurbüros und Industriekunden herzlich willkommen, sich für technische Beratung und maßgeschneiderte Stromverteilungslösungen an uns zu wenden.
